XSLAB V-Raptor SQ | ssj_ops@100% = 91,364 ssj_ops@100% per JVM = 22,841 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 90,925 | ||
Calibration 2 | 93,092 | ||
Calibration 3 | 92,278 | ||
ssj_ops@calibrated=92,685 | |||
100% | 98.6% | 92,685 | 91,364 |
90% | 88.9% | 83,417 | 82,391 |
80% | 80.7% | 74,148 | 74,834 |
70% | 70.8% | 64,880 | 65,605 |
60% | 60.5% | 55,611 | 56,057 |
50% | 50.5% | 46,343 | 46,787 |
40% | 40.3% | 37,074 | 37,315 |
30% | 30.5% | 27,806 | 28,287 |
20% | 19.9% | 18,537 | 18,478 |
10% | 10.3% | 9,269 | 9,501 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |

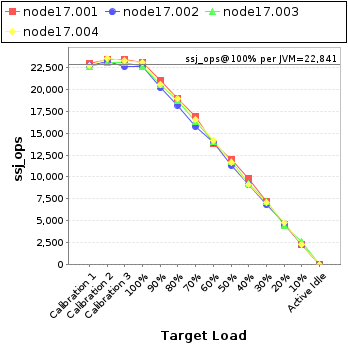

JVM Instance | ssj_ops@100% |
---|---|
node17.001 | 23,021 |
node17.002 | 22,605 |
node17.003 | 22,639 |
node17.004 | 23,098 |
ssj_ops@100% | 91,364 |
ssj_ops@100% per JVM | 22,841 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,914 | ||
Calibration 2 | 23,394 | ||
Calibration 3 | 23,415 | ||
ssj_ops@calibrated=23,404 | |||
100% | 98.4% | 23,404 | 23,021 |
90% | 89.7% | 21,064 | 21,000 |
80% | 81.2% | 18,724 | 18,993 |
70% | 72.3% | 16,383 | 16,925 |
60% | 59.3% | 14,043 | 13,868 |
50% | 51.5% | 11,702 | 12,046 |
40% | 41.8% | 9,362 | 9,788 |
30% | 30.7% | 7,021 | 7,190 |
20% | 19.8% | 4,681 | 4,623 |
10% | 9.9% | 2,340 | 2,321 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,717 | ||
Calibration 2 | 23,145 | ||
Calibration 3 | 22,583 | ||
ssj_ops@calibrated=22,864 | |||
100% | 98.9% | 22,864 | 22,605 |
90% | 88.4% | 20,578 | 20,209 |
80% | 79.6% | 18,291 | 18,189 |
70% | 69.0% | 16,005 | 15,769 |
60% | 61.1% | 13,719 | 13,975 |
50% | 49.6% | 11,432 | 11,332 |
40% | 39.9% | 9,146 | 9,128 |
30% | 29.9% | 6,859 | 6,826 |
20% | 20.3% | 4,573 | 4,639 |
10% | 10.0% | 2,286 | 2,276 |
Active Idle | 0 | 0 |

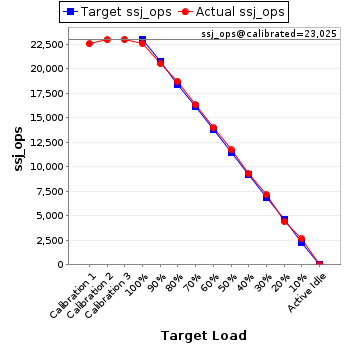

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,579 | ||
Calibration 2 | 23,010 | ||
Calibration 3 | 23,041 | ||
ssj_ops@calibrated=23,025 | |||
100% | 98.3% | 23,025 | 22,639 |
90% | 89.4% | 20,723 | 20,593 |
80% | 81.4% | 18,420 | 18,743 |
70% | 71.0% | 16,118 | 16,341 |
60% | 60.8% | 13,815 | 13,996 |
50% | 51.0% | 11,513 | 11,733 |
40% | 40.3% | 9,210 | 9,283 |
30% | 31.2% | 6,908 | 7,176 |
20% | 19.3% | 4,605 | 4,433 |
10% | 11.5% | 2,303 | 2,642 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,715 | ||
Calibration 2 | 23,543 | ||
Calibration 3 | 23,239 | ||
ssj_ops@calibrated=23,391 | |||
100% | 98.7% | 23,391 | 23,098 |
90% | 88.0% | 21,052 | 20,589 |
80% | 80.8% | 18,713 | 18,909 |
70% | 70.8% | 16,374 | 16,570 |
60% | 60.8% | 14,035 | 14,217 |
50% | 49.9% | 11,696 | 11,677 |
40% | 39.0% | 9,356 | 9,116 |
30% | 30.3% | 7,017 | 7,096 |
20% | 20.4% | 4,678 | 4,783 |
10% | 9.7% | 2,339 | 2,262 |
Active Idle | 0 | 0 |
