XSLAB V-Raptor SQ | ssj_ops@100% = 88,919 ssj_ops@100% per JVM = 22,230 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 88,334 | ||
Calibration 2 | 90,794 | ||
Calibration 3 | 89,794 | ||
ssj_ops@calibrated=90,294 | |||
100% | 98.5% | 90,294 | 88,919 |
90% | 90.0% | 81,265 | 81,299 |
80% | 80.9% | 72,235 | 73,031 |
70% | 70.4% | 63,206 | 63,574 |
60% | 59.4% | 54,176 | 53,628 |
50% | 49.9% | 45,147 | 45,085 |
40% | 39.9% | 36,118 | 36,056 |
30% | 31.0% | 27,088 | 28,001 |
20% | 20.5% | 18,059 | 18,517 |
10% | 9.7% | 9,029 | 8,734 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |

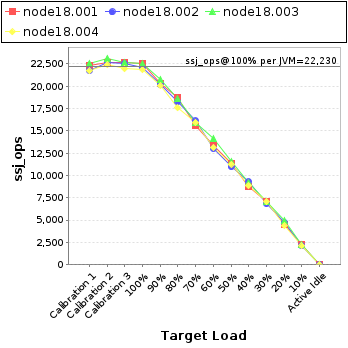

JVM Instance | ssj_ops@100% |
---|---|
node18.001 | 22,478 |
node18.002 | 22,089 |
node18.003 | 22,481 |
node18.004 | 21,871 |
ssj_ops@100% | 88,919 |
ssj_ops@100% per JVM | 22,230 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,275 | ||
Calibration 2 | 22,677 | ||
Calibration 3 | 22,684 | ||
ssj_ops@calibrated=22,681 | |||
100% | 99.1% | 22,681 | 22,478 |
90% | 89.6% | 20,412 | 20,319 |
80% | 82.4% | 18,144 | 18,681 |
70% | 68.7% | 15,876 | 15,575 |
60% | 58.8% | 13,608 | 13,340 |
50% | 50.0% | 11,340 | 11,334 |
40% | 38.4% | 9,072 | 8,701 |
30% | 31.2% | 6,804 | 7,084 |
20% | 19.8% | 4,536 | 4,493 |
10% | 10.2% | 2,268 | 2,307 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 21,778 | ||
Calibration 2 | 22,594 | ||
Calibration 3 | 22,493 | ||
ssj_ops@calibrated=22,544 | |||
100% | 98.0% | 22,544 | 22,089 |
90% | 89.5% | 20,289 | 20,176 |
80% | 80.9% | 18,035 | 18,229 |
70% | 71.5% | 15,780 | 16,110 |
60% | 57.7% | 13,526 | 13,016 |
50% | 48.7% | 11,272 | 10,980 |
40% | 41.3% | 9,017 | 9,306 |
30% | 30.4% | 6,763 | 6,850 |
20% | 21.1% | 4,509 | 4,755 |
10% | 9.4% | 2,254 | 2,108 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,582 | ||
Calibration 2 | 23,116 | ||
Calibration 3 | 22,688 | ||
ssj_ops@calibrated=22,902 | |||
100% | 98.2% | 22,902 | 22,481 |
90% | 90.6% | 20,612 | 20,756 |
80% | 81.1% | 18,321 | 18,568 |
70% | 69.5% | 16,031 | 15,920 |
60% | 61.8% | 13,741 | 14,147 |
50% | 50.3% | 11,451 | 11,521 |
40% | 40.2% | 9,161 | 9,203 |
30% | 30.7% | 6,871 | 7,020 |
20% | 21.4% | 4,580 | 4,903 |
10% | 9.7% | 2,290 | 2,217 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 21,699 | ||
Calibration 2 | 22,407 | ||
Calibration 3 | 21,929 | ||
ssj_ops@calibrated=22,168 | |||
100% | 98.7% | 22,168 | 21,871 |
90% | 90.4% | 19,951 | 20,047 |
80% | 79.2% | 17,734 | 17,553 |
70% | 72.0% | 15,518 | 15,969 |
60% | 59.2% | 13,301 | 13,125 |
50% | 50.8% | 11,084 | 11,251 |
40% | 39.9% | 8,867 | 8,846 |
30% | 31.8% | 6,650 | 7,046 |
20% | 19.7% | 4,434 | 4,366 |
10% | 9.5% | 2,217 | 2,102 |
Active Idle | 0 | 0 |
