XSLAB V-Raptor SQ | ssj_ops@100% = 90,053 ssj_ops@100% per JVM = 22,513 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 90,838 | ||
Calibration 2 | 91,624 | ||
Calibration 3 | 92,124 | ||
ssj_ops@calibrated=91,874 | |||
100% | 98.0% | 91,874 | 90,053 |
90% | 90.2% | 82,687 | 82,905 |
80% | 80.6% | 73,499 | 74,055 |
70% | 70.2% | 64,312 | 64,463 |
60% | 60.4% | 55,124 | 55,473 |
50% | 50.1% | 45,937 | 46,061 |
40% | 38.9% | 36,750 | 35,702 |
30% | 29.6% | 27,562 | 27,200 |
20% | 20.2% | 18,375 | 18,568 |
10% | 10.2% | 9,187 | 9,368 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |
JVM Instance | ssj_ops@100% |
---|---|
node21.001 | 22,343 |
node21.002 | 21,672 |
node21.003 | 23,016 |
node21.004 | 23,022 |
ssj_ops@100% | 90,053 |
ssj_ops@100% per JVM | 22,513 |

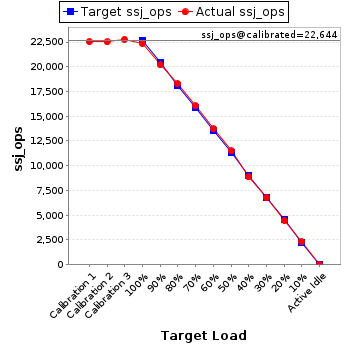

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,547 | ||
Calibration 2 | 22,508 | ||
Calibration 3 | 22,780 | ||
ssj_ops@calibrated=22,644 | |||
100% | 98.7% | 22,644 | 22,343 |
90% | 89.2% | 20,379 | 20,190 |
80% | 80.9% | 18,115 | 18,317 |
70% | 71.0% | 15,851 | 16,071 |
60% | 60.7% | 13,586 | 13,735 |
50% | 50.8% | 11,322 | 11,510 |
40% | 39.1% | 9,058 | 8,862 |
30% | 30.1% | 6,793 | 6,817 |
20% | 19.8% | 4,529 | 4,492 |
10% | 10.3% | 2,264 | 2,325 |
Active Idle | 0 | 0 |

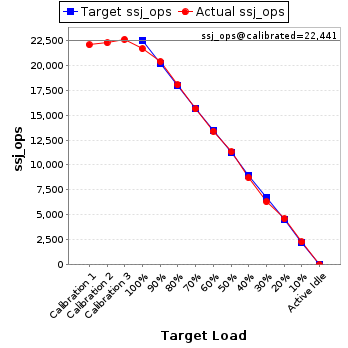

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,065 | ||
Calibration 2 | 22,270 | ||
Calibration 3 | 22,612 | ||
ssj_ops@calibrated=22,441 | |||
100% | 96.6% | 22,441 | 21,672 |
90% | 90.8% | 20,197 | 20,387 |
80% | 80.4% | 17,953 | 18,050 |
70% | 69.7% | 15,709 | 15,632 |
60% | 59.7% | 13,465 | 13,398 |
50% | 50.5% | 11,221 | 11,333 |
40% | 38.9% | 8,976 | 8,730 |
30% | 28.2% | 6,732 | 6,317 |
20% | 20.6% | 4,488 | 4,633 |
10% | 10.1% | 2,244 | 2,275 |
Active Idle | 0 | 0 |

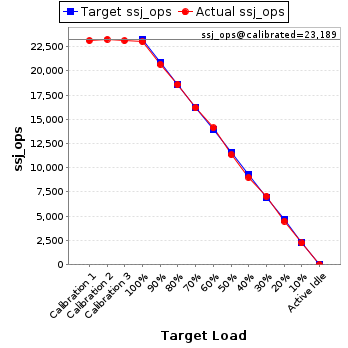

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,127 | ||
Calibration 2 | 23,257 | ||
Calibration 3 | 23,121 | ||
ssj_ops@calibrated=23,189 | |||
100% | 99.3% | 23,189 | 23,016 |
90% | 89.2% | 20,870 | 20,677 |
80% | 80.2% | 18,551 | 18,586 |
70% | 69.9% | 16,232 | 16,209 |
60% | 60.9% | 13,913 | 14,120 |
50% | 49.0% | 11,594 | 11,362 |
40% | 38.8% | 9,276 | 9,001 |
30% | 30.5% | 6,957 | 7,079 |
20% | 19.4% | 4,638 | 4,501 |
10% | 9.7% | 2,319 | 2,239 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,098 | ||
Calibration 2 | 23,589 | ||
Calibration 3 | 23,612 | ||
ssj_ops@calibrated=23,600 | |||
100% | 97.6% | 23,600 | 23,022 |
90% | 91.7% | 21,240 | 21,651 |
80% | 80.9% | 18,880 | 19,101 |
70% | 70.1% | 16,520 | 16,551 |
60% | 60.3% | 14,160 | 14,220 |
50% | 50.2% | 11,800 | 11,857 |
40% | 38.6% | 9,440 | 9,109 |
30% | 29.6% | 7,080 | 6,987 |
20% | 20.9% | 4,720 | 4,942 |
10% | 10.7% | 2,360 | 2,529 |
Active Idle | 0 | 0 |
