XSLAB V-Raptor SQ | ssj_ops@100% = 91,452 ssj_ops@100% per JVM = 22,863 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 90,840 | ||
Calibration 2 | 92,927 | ||
Calibration 3 | 92,746 | ||
ssj_ops@calibrated=92,836 | |||
100% | 98.5% | 92,836 | 91,452 |
90% | 89.3% | 83,553 | 82,914 |
80% | 81.1% | 74,269 | 75,302 |
70% | 70.4% | 64,985 | 65,340 |
60% | 60.7% | 55,702 | 56,335 |
50% | 50.6% | 46,418 | 46,974 |
40% | 39.6% | 37,135 | 36,748 |
30% | 31.1% | 27,851 | 28,844 |
20% | 20.0% | 18,567 | 18,559 |
10% | 10.0% | 9,284 | 9,281 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |

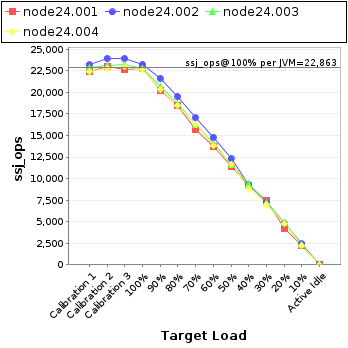

JVM Instance | ssj_ops@100% |
---|---|
node24.001 | 22,745 |
node24.002 | 23,266 |
node24.003 | 22,777 |
node24.004 | 22,663 |
ssj_ops@100% | 91,452 |
ssj_ops@100% per JVM | 22,863 |

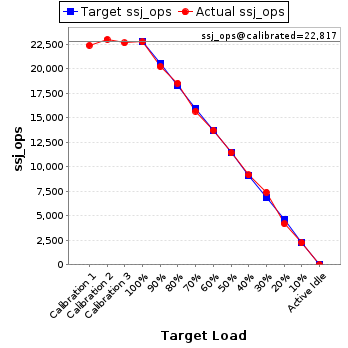

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,398 | ||
Calibration 2 | 23,005 | ||
Calibration 3 | 22,629 | ||
ssj_ops@calibrated=22,817 | |||
100% | 99.7% | 22,817 | 22,745 |
90% | 88.6% | 20,535 | 20,227 |
80% | 81.2% | 18,254 | 18,535 |
70% | 68.7% | 15,972 | 15,679 |
60% | 60.2% | 13,690 | 13,730 |
50% | 50.1% | 11,409 | 11,434 |
40% | 40.1% | 9,127 | 9,153 |
30% | 32.5% | 6,845 | 7,415 |
20% | 18.3% | 4,563 | 4,181 |
10% | 9.9% | 2,282 | 2,254 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,214 | ||
Calibration 2 | 23,964 | ||
Calibration 3 | 23,938 | ||
ssj_ops@calibrated=23,951 | |||
100% | 97.1% | 23,951 | 23,266 |
90% | 90.5% | 21,556 | 21,669 |
80% | 81.6% | 19,161 | 19,537 |
70% | 71.3% | 16,766 | 17,068 |
60% | 61.8% | 14,371 | 14,807 |
50% | 51.4% | 11,976 | 12,300 |
40% | 38.7% | 9,581 | 9,260 |
30% | 30.3% | 7,185 | 7,252 |
20% | 19.8% | 4,790 | 4,739 |
10% | 10.2% | 2,395 | 2,450 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,852 | ||
Calibration 2 | 23,153 | ||
Calibration 3 | 23,225 | ||
ssj_ops@calibrated=23,189 | |||
100% | 98.2% | 23,189 | 22,777 |
90% | 89.2% | 20,870 | 20,684 |
80% | 80.7% | 18,551 | 18,706 |
70% | 70.2% | 16,232 | 16,283 |
60% | 60.4% | 13,913 | 14,010 |
50% | 50.0% | 11,595 | 11,586 |
40% | 40.8% | 9,276 | 9,457 |
30% | 31.2% | 6,957 | 7,229 |
20% | 21.1% | 4,638 | 4,889 |
10% | 10.0% | 2,319 | 2,308 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,376 | ||
Calibration 2 | 22,805 | ||
Calibration 3 | 22,952 | ||
ssj_ops@calibrated=22,879 | |||
100% | 99.1% | 22,879 | 22,663 |
90% | 88.9% | 20,591 | 20,334 |
80% | 81.0% | 18,303 | 18,524 |
70% | 71.3% | 16,015 | 16,310 |
60% | 60.3% | 13,727 | 13,789 |
50% | 50.9% | 11,439 | 11,654 |
40% | 38.8% | 9,152 | 8,879 |
30% | 30.4% | 6,864 | 6,948 |
20% | 20.8% | 4,576 | 4,751 |
10% | 9.9% | 2,288 | 2,268 |
Active Idle | 0 | 0 |
