XSLAB V-Raptor SQ | ssj_ops@100% = 90,261 ssj_ops@100% per JVM = 22,565 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 90,430 | ||
Calibration 2 | 92,294 | ||
Calibration 3 | 91,378 | ||
ssj_ops@calibrated=91,836 | |||
100% | 98.3% | 91,836 | 90,261 |
90% | 90.2% | 82,652 | 82,825 |
80% | 79.7% | 73,469 | 73,189 |
70% | 69.9% | 64,285 | 64,227 |
60% | 59.3% | 55,101 | 54,433 |
50% | 49.8% | 45,918 | 45,717 |
40% | 40.5% | 36,734 | 37,176 |
30% | 30.2% | 27,551 | 27,747 |
20% | 20.3% | 18,367 | 18,651 |
10% | 10.4% | 9,184 | 9,573 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |
JVM Instance | ssj_ops@100% |
---|---|
node25.001 | 22,342 |
node25.002 | 23,082 |
node25.003 | 22,368 |
node25.004 | 22,470 |
ssj_ops@100% | 90,261 |
ssj_ops@100% per JVM | 22,565 |

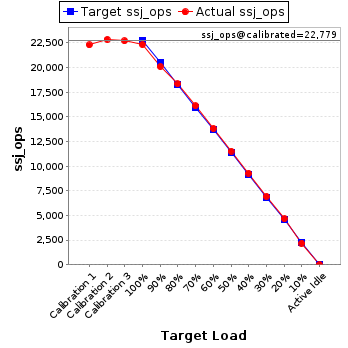

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,280 | ||
Calibration 2 | 22,863 | ||
Calibration 3 | 22,696 | ||
ssj_ops@calibrated=22,779 | |||
100% | 98.1% | 22,779 | 22,342 |
90% | 88.2% | 20,502 | 20,099 |
80% | 80.5% | 18,224 | 18,343 |
70% | 70.8% | 15,946 | 16,117 |
60% | 60.7% | 13,668 | 13,826 |
50% | 50.5% | 11,390 | 11,514 |
40% | 40.8% | 9,112 | 9,288 |
30% | 30.5% | 6,834 | 6,943 |
20% | 20.5% | 4,556 | 4,668 |
10% | 9.6% | 2,278 | 2,192 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,847 | ||
Calibration 2 | 23,637 | ||
Calibration 3 | 23,421 | ||
ssj_ops@calibrated=23,529 | |||
100% | 98.1% | 23,529 | 23,082 |
90% | 90.9% | 21,176 | 21,391 |
80% | 78.7% | 18,823 | 18,509 |
70% | 70.0% | 16,470 | 16,481 |
60% | 59.0% | 14,117 | 13,883 |
50% | 50.1% | 11,764 | 11,788 |
40% | 39.8% | 9,412 | 9,374 |
30% | 30.1% | 7,059 | 7,077 |
20% | 20.8% | 4,706 | 4,904 |
10% | 11.1% | 2,353 | 2,604 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,384 | ||
Calibration 2 | 22,843 | ||
Calibration 3 | 22,739 | ||
ssj_ops@calibrated=22,791 | |||
100% | 98.1% | 22,791 | 22,368 |
90% | 89.5% | 20,512 | 20,398 |
80% | 79.2% | 18,233 | 18,044 |
70% | 72.4% | 15,953 | 16,505 |
60% | 59.8% | 13,674 | 13,624 |
50% | 50.2% | 11,395 | 11,440 |
40% | 41.7% | 9,116 | 9,495 |
30% | 29.3% | 6,837 | 6,669 |
20% | 19.9% | 4,558 | 4,530 |
10% | 10.7% | 2,279 | 2,432 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,920 | ||
Calibration 2 | 22,952 | ||
Calibration 3 | 22,522 | ||
ssj_ops@calibrated=22,737 | |||
100% | 98.8% | 22,737 | 22,470 |
90% | 92.1% | 20,463 | 20,937 |
80% | 80.5% | 18,189 | 18,292 |
70% | 66.5% | 15,916 | 15,123 |
60% | 57.6% | 13,642 | 13,101 |
50% | 48.3% | 11,368 | 10,974 |
40% | 39.7% | 9,095 | 9,018 |
30% | 31.0% | 6,821 | 7,058 |
20% | 20.0% | 4,547 | 4,549 |
10% | 10.3% | 2,274 | 2,346 |
Active Idle | 0 | 0 |
