XSLAB V-Raptor SQ | ssj_ops@100% = 92,758 ssj_ops@100% per JVM = 23,189 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 91,563 | ||
Calibration 2 | 93,582 | ||
Calibration 3 | 93,247 | ||
ssj_ops@calibrated=93,414 | |||
100% | 99.3% | 93,414 | 92,758 |
90% | 90.3% | 84,073 | 84,356 |
80% | 81.3% | 74,731 | 75,908 |
70% | 70.8% | 65,390 | 66,105 |
60% | 60.7% | 56,049 | 56,658 |
50% | 49.6% | 46,707 | 46,317 |
40% | 39.9% | 37,366 | 37,258 |
30% | 30.3% | 28,024 | 28,349 |
20% | 20.3% | 18,683 | 19,000 |
10% | 10.1% | 9,341 | 9,391 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |

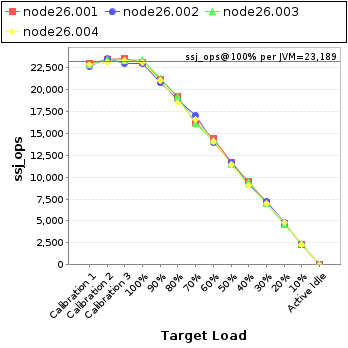

JVM Instance | ssj_ops@100% |
---|---|
node26.001 | 23,137 |
node26.002 | 23,045 |
node26.003 | 23,468 |
node26.004 | 23,109 |
ssj_ops@100% | 92,758 |
ssj_ops@100% per JVM | 23,189 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,034 | ||
Calibration 2 | 23,442 | ||
Calibration 3 | 23,600 | ||
ssj_ops@calibrated=23,521 | |||
100% | 98.4% | 23,521 | 23,137 |
90% | 90.2% | 21,169 | 21,227 |
80% | 81.7% | 18,817 | 19,211 |
70% | 68.9% | 16,465 | 16,204 |
60% | 61.3% | 14,113 | 14,409 |
50% | 49.8% | 11,761 | 11,722 |
40% | 40.5% | 9,408 | 9,520 |
30% | 30.1% | 7,056 | 7,087 |
20% | 20.1% | 4,704 | 4,729 |
10% | 10.0% | 2,352 | 2,354 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,692 | ||
Calibration 2 | 23,557 | ||
Calibration 3 | 23,027 | ||
ssj_ops@calibrated=23,292 | |||
100% | 98.9% | 23,292 | 23,045 |
90% | 89.2% | 20,963 | 20,784 |
80% | 81.2% | 18,634 | 18,912 |
70% | 73.4% | 16,305 | 17,096 |
60% | 60.0% | 13,975 | 13,966 |
50% | 50.1% | 11,646 | 11,666 |
40% | 39.2% | 9,317 | 9,141 |
30% | 31.2% | 6,988 | 7,256 |
20% | 20.8% | 4,658 | 4,850 |
10% | 9.9% | 2,329 | 2,304 |
Active Idle | 0 | 0 |

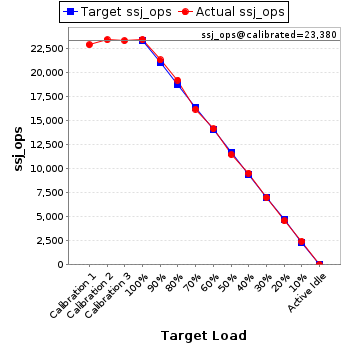

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,896 | ||
Calibration 2 | 23,430 | ||
Calibration 3 | 23,330 | ||
ssj_ops@calibrated=23,380 | |||
100% | 100.4% | 23,380 | 23,468 |
90% | 91.1% | 21,042 | 21,309 |
80% | 82.2% | 18,704 | 19,224 |
70% | 69.3% | 16,366 | 16,192 |
60% | 60.5% | 14,028 | 14,147 |
50% | 49.1% | 11,690 | 11,477 |
40% | 40.8% | 9,352 | 9,539 |
30% | 29.9% | 7,014 | 6,986 |
20% | 19.6% | 4,676 | 4,574 |
10% | 10.5% | 2,338 | 2,445 |
Active Idle | 0 | 0 |

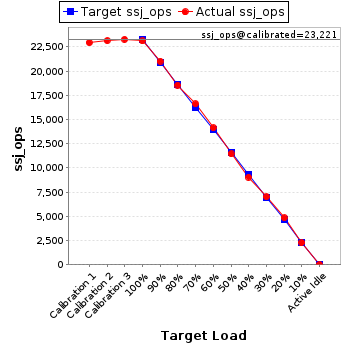

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,941 | ||
Calibration 2 | 23,153 | ||
Calibration 3 | 23,289 | ||
ssj_ops@calibrated=23,221 | |||
100% | 99.5% | 23,221 | 23,109 |
90% | 90.6% | 20,899 | 21,036 |
80% | 79.9% | 18,577 | 18,561 |
70% | 71.5% | 16,255 | 16,612 |
60% | 60.9% | 13,933 | 14,136 |
50% | 49.3% | 11,610 | 11,452 |
40% | 39.0% | 9,288 | 9,057 |
30% | 30.2% | 6,966 | 7,021 |
20% | 20.9% | 4,644 | 4,848 |
10% | 9.9% | 2,322 | 2,287 |
Active Idle | 0 | 0 |
