XSLAB V-Raptor SQ | ssj_ops@100% = 92,449 ssj_ops@100% per JVM = 23,112 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 92,258 | ||
Calibration 2 | 93,710 | ||
Calibration 3 | 93,902 | ||
ssj_ops@calibrated=93,806 | |||
100% | 98.6% | 93,806 | 92,449 |
90% | 89.4% | 84,425 | 83,848 |
80% | 80.2% | 75,045 | 75,222 |
70% | 69.6% | 65,664 | 65,294 |
60% | 61.1% | 56,284 | 57,308 |
50% | 49.9% | 46,903 | 46,771 |
40% | 39.6% | 37,522 | 37,182 |
30% | 30.1% | 28,142 | 28,213 |
20% | 20.2% | 18,761 | 18,983 |
10% | 10.4% | 9,381 | 9,766 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |
JVM Instance | ssj_ops@100% |
---|---|
node30.001 | 23,365 |
node30.002 | 23,003 |
node30.003 | 22,861 |
node30.004 | 23,221 |
ssj_ops@100% | 92,449 |
ssj_ops@100% per JVM | 23,112 |

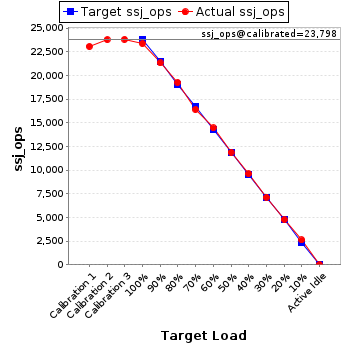

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,063 | ||
Calibration 2 | 23,783 | ||
Calibration 3 | 23,814 | ||
ssj_ops@calibrated=23,798 | |||
100% | 98.2% | 23,798 | 23,365 |
90% | 89.6% | 21,419 | 21,320 |
80% | 80.9% | 19,039 | 19,261 |
70% | 68.9% | 16,659 | 16,408 |
60% | 60.7% | 14,279 | 14,446 |
50% | 49.9% | 11,899 | 11,883 |
40% | 40.4% | 9,519 | 9,603 |
30% | 30.0% | 7,140 | 7,135 |
20% | 20.1% | 4,760 | 4,779 |
10% | 11.0% | 2,380 | 2,612 |
Active Idle | 0 | 0 |

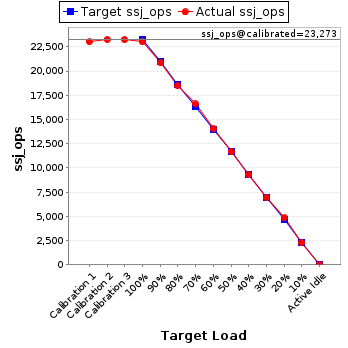

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,026 | ||
Calibration 2 | 23,280 | ||
Calibration 3 | 23,265 | ||
ssj_ops@calibrated=23,273 | |||
100% | 98.8% | 23,273 | 23,003 |
90% | 89.8% | 20,945 | 20,901 |
80% | 79.5% | 18,618 | 18,502 |
70% | 71.3% | 16,291 | 16,597 |
60% | 60.3% | 13,964 | 14,026 |
50% | 50.1% | 11,636 | 11,670 |
40% | 40.0% | 9,309 | 9,318 |
30% | 29.9% | 6,982 | 6,968 |
20% | 20.8% | 4,655 | 4,837 |
10% | 9.9% | 2,327 | 2,299 |
Active Idle | 0 | 0 |

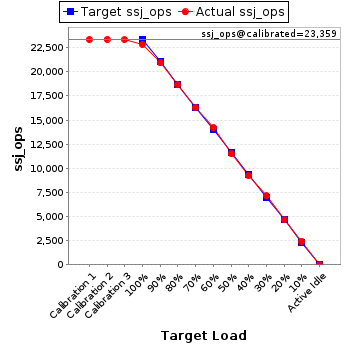

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,365 | ||
Calibration 2 | 23,383 | ||
Calibration 3 | 23,335 | ||
ssj_ops@calibrated=23,359 | |||
100% | 97.9% | 23,359 | 22,861 |
90% | 89.6% | 21,023 | 20,932 |
80% | 80.0% | 18,687 | 18,680 |
70% | 69.9% | 16,351 | 16,330 |
60% | 60.8% | 14,015 | 14,212 |
50% | 49.4% | 11,679 | 11,530 |
40% | 39.7% | 9,344 | 9,269 |
30% | 30.7% | 7,008 | 7,166 |
20% | 19.9% | 4,672 | 4,660 |
10% | 10.5% | 2,336 | 2,454 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,804 | ||
Calibration 2 | 23,265 | ||
Calibration 3 | 23,488 | ||
ssj_ops@calibrated=23,376 | |||
100% | 99.3% | 23,376 | 23,221 |
90% | 88.5% | 21,039 | 20,695 |
80% | 80.3% | 18,701 | 18,779 |
70% | 68.3% | 16,363 | 15,960 |
60% | 62.6% | 14,026 | 14,624 |
50% | 50.0% | 11,688 | 11,688 |
40% | 38.5% | 9,350 | 8,993 |
30% | 29.7% | 7,013 | 6,944 |
20% | 20.1% | 4,675 | 4,707 |
10% | 10.3% | 2,338 | 2,400 |
Active Idle | 0 | 0 |
