XSLAB V-Raptor SQ | ssj_ops@100% = 93,252 ssj_ops@100% per JVM = 23,313 |
||||
Test Sponsor: | Telecommunications Technology Association | SPEC License #: | 83 | Test Method: | Multi Node |
Tested By: | Telecommunications Technology Association | Test Location: | TTA, Seongnam-city, Korea | Test Date: | Sep 16, 2021 |
Hardware Availability: | Jul-2021 | Software Availability: | Sep-2018 | Publication: | Dec 9, 2021 |
System Source: | Single Supplier | System Designation: | Server | Power Provisioning: | Line-powered |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 92,270 | ||
Calibration 2 | 94,132 | ||
Calibration 3 | 93,778 | ||
ssj_ops@calibrated=93,955 | |||
100% | 99.3% | 93,955 | 93,252 |
90% | 89.6% | 84,560 | 84,201 |
80% | 79.5% | 75,164 | 74,682 |
70% | 69.9% | 65,769 | 65,703 |
60% | 59.5% | 56,373 | 55,924 |
50% | 49.7% | 46,978 | 46,733 |
40% | 39.6% | 37,582 | 37,226 |
30% | 29.9% | 28,187 | 28,068 |
20% | 19.8% | 18,791 | 18,605 |
10% | 10.2% | 9,396 | 9,603 |
Active Idle | 0 | 0 |
Set Identifier: | sut |
Set Description: | V-Raptor SQ |
# of Identical Nodes: | 16 |
Comment: | None |
Hardware | |
---|---|
Hardware Vendor: | XSLAB |
Model: | V-Raptor SQ |
Form Factor: | 2U |
CPU Name: | ARM Cortex-A53(1GHz) 24 Cores: SOCIONEXT SC2A11 ARM SoC |
CPU Characteristics: | 24 Core, 1GHz |
CPU Frequency (MHz): | 1000 |
CPU(s) Enabled: | 24 cores, 24 chips, 1 core/chip |
Hardware Threads: | 24 (1 / core) |
CPU(s) Orderable: | 24 chips |
Primary Cache: | 16 KB I + 16 KB D on chip per core |
Secondary Cache: | 256 KB I+D on chip per dual core |
Tertiary Cache: | 4 MB I+D on chip per chip |
Other Cache: | None |
Memory Amount (GB): | 16 |
# and size of DIMM: | 1 x 16 GB |
Memory Details: | 1 x 16 GB DDR4 ECC SODIMM |
Power Supply Quantity and Rating (W): | None |
Power Supply Details: | N/A |
Disk Drive: | M.2 2280 SATA SSD 250GB |
Disk Controller: | ASM1062 Serial ATA Controller |
# and type of Network Interface Cards (NICs) Installed: | 1 x 1Gbps with 2ch IPSec Network Offload Engine |
NICs Enabled in Firmware / OS / Connected: | 1/1/1 |
Network Speed (Mbit): | 10000 |
Keyboard: | None |
Mouse: | None |
Monitor: | None |
Optical Drives: | No |
Other Hardware: | None |
Software | |
---|---|
Power Management: | Enabled |
Operating System (OS): | Ubuntu 18.04.5 LTS (Bionic Beaver) |
OS Version: | Kernel 4.15.0-144-generic |
Filesystem: | ext4 |
JVM Vendor: | Oracle Corporation |
JVM Version: | java version "11.0.11" 2021-04-20 LTS;Java(TM) SE Runtime Environment 18.9 (build 11.0.11+9-LTS-194);Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.11+9-LTS-194, mixed mode) |
JVM Command-line Options: | -Djava.awt.headless=true -Xms400m -Xmx400m -Djava.net.preferIPv4Stack=true |
JVM Affinity: | for each physicalCore { numactl -C physicalCoreId, physicalCoreId + 10 } |
JVM Instances: | 4 |
JVM Initial Heap (MB): | 400 |
JVM Maximum Heap (MB): | 400 |
JVM Address Bits: | 64 |
Boot Firmware Version: | None |
Management Firmware Version: | V1.0.3 |
Workload Version: | SSJ 1.2.10 |
Director Location: | Controller |
Other Software: | None |
JVM Instance | ssj_ops@100% |
---|---|
node31.001 | 23,304 |
node31.002 | 23,401 |
node31.003 | 22,937 |
node31.004 | 23,611 |
ssj_ops@100% | 93,252 |
ssj_ops@100% per JVM | 23,313 |

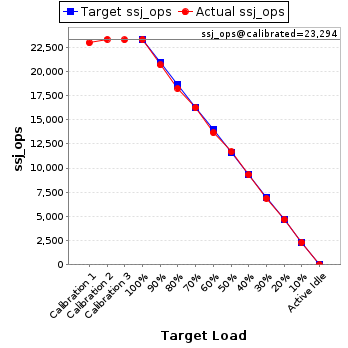

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 22,945 | ||
Calibration 2 | 23,323 | ||
Calibration 3 | 23,264 | ||
ssj_ops@calibrated=23,294 | |||
100% | 100.0% | 23,294 | 23,304 |
90% | 88.7% | 20,964 | 20,667 |
80% | 78.3% | 18,635 | 18,233 |
70% | 69.8% | 16,306 | 16,257 |
60% | 58.6% | 13,976 | 13,657 |
50% | 50.2% | 11,647 | 11,699 |
40% | 40.0% | 9,317 | 9,314 |
30% | 29.5% | 6,988 | 6,873 |
20% | 20.1% | 4,659 | 4,680 |
10% | 10.0% | 2,329 | 2,325 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,070 | ||
Calibration 2 | 23,515 | ||
Calibration 3 | 23,306 | ||
ssj_ops@calibrated=23,411 | |||
100% | 100.0% | 23,411 | 23,401 |
90% | 89.4% | 21,069 | 20,923 |
80% | 79.9% | 18,728 | 18,711 |
70% | 70.1% | 16,387 | 16,410 |
60% | 61.4% | 14,046 | 14,367 |
50% | 49.4% | 11,705 | 11,570 |
40% | 40.2% | 9,364 | 9,407 |
30% | 29.6% | 7,023 | 6,922 |
20% | 19.9% | 4,682 | 4,658 |
10% | 10.1% | 2,341 | 2,371 |
Active Idle | 0 | 0 |
Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,090 | ||
Calibration 2 | 23,386 | ||
Calibration 3 | 23,579 | ||
ssj_ops@calibrated=23,483 | |||
100% | 97.7% | 23,483 | 22,937 |
90% | 90.8% | 21,134 | 21,325 |
80% | 79.6% | 18,786 | 18,691 |
70% | 70.0% | 16,438 | 16,440 |
60% | 58.7% | 14,090 | 13,787 |
50% | 49.2% | 11,741 | 11,555 |
40% | 39.6% | 9,393 | 9,298 |
30% | 29.3% | 7,045 | 6,880 |
20% | 19.7% | 4,697 | 4,636 |
10% | 10.3% | 2,348 | 2,409 |
Active Idle | 0 | 0 |

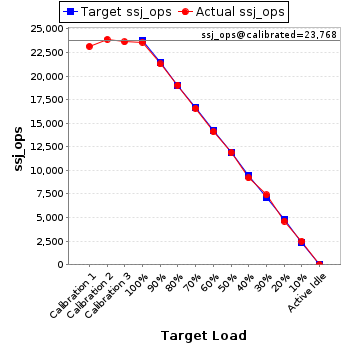

Target Load | Actual Load | ssj_ops | |
---|---|---|---|
Target | Actual | ||
Calibration 1 | 23,165 | ||
Calibration 2 | 23,908 | ||
Calibration 3 | 23,629 | ||
ssj_ops@calibrated=23,768 | |||
100% | 99.3% | 23,768 | 23,611 |
90% | 89.6% | 21,391 | 21,285 |
80% | 80.1% | 19,015 | 19,048 |
70% | 69.8% | 16,638 | 16,595 |
60% | 59.4% | 14,261 | 14,114 |
50% | 50.1% | 11,884 | 11,909 |
40% | 38.7% | 9,507 | 9,206 |
30% | 31.1% | 7,130 | 7,393 |
20% | 19.5% | 4,754 | 4,631 |
10% | 10.5% | 2,377 | 2,498 |
Active Idle | 0 | 0 |
